风电发电机集电环系列产品

当前位置：首页 » 产品中心

风电发电机集电环系列产品

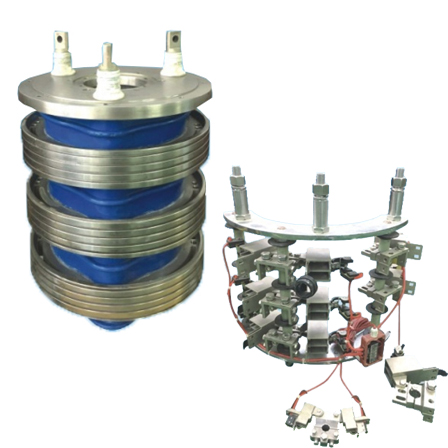

滑环电刷
A pplication date of slip ring brush
发送邮件
【上一个产品】 【下一个产品】

滑环性能指标

序号
指标名称
单位
指标值
1
外观
——
应光洁、无气泡等
2
高度
mm
313(+0、+0.1)
3
滑环对地耐压
KV/min
＞8
4
用2000V摇表测冷态绝缘电阻
MΩ
＞2000
5
超速要求t(2300rpm)
min
≥2
6
滑环（包括支架）径向跳动量
μm
≤3
7
相比漏电起痕指数（CTI）
——
CTI600
8
树脂热变形温度(ó f=1.8Mpa)
℃
154

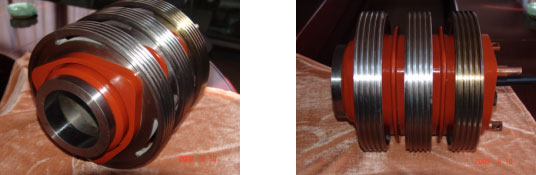

环氧树脂真空浇注集电环

该类新型集电环具有绝缘耐热等级（F级），耐电压性能高，机械强度高，整体性好，运行可靠性高等优点。适用于风力发电机和其它绕线式转子交流电机用。该新型集电环与传统的装配式集电环比较具有如下特点：
一、无导电杆甩断的可能性
由于其导电杆与导电盘是焊接在一起的，有效接触面积大，接触电阻小，结合牢固，从结构上根除了导电杆甩断的可能性。而装配式集电环则由于电机在运行过程中的振动，引起导电杆与导电盘螺接处松动，其间隙处产生电弧，电弧腐蚀使螺杆零截面不断减小，导致甩断。


二、无相间击穿现象
由于其导电杆与集电盘是焊接在一起的，无间隙电弧产生，导电杆外的绝缘层无过热老化现象。而装配式集电环则由于导电杆与集电盘螺接间隙产生电弧，电弧引起导电杆过热，使导电杆外的层压管过热老化而击穿。

三、无相间短路现象
由于树脂浇 注 绝缘层表面光洁碳粉难予沉积，加之绝缘层表面的几根凸筋，使碳粉无法架桥，无相间短路产生的可能性，而装配式集电环绝缘层表面较粗糙易积碳粉，加之绝缘层表面无环形凸筋，使沉积的碳粉易架桥而引起相间短路。

四、运行中集电集无滑动
由于树脂把集电盘粘牢，而无法松动，而装配式集电环的集电盘难以与绝缘层粘接牢，运行中有滑动的现象。

镍硅铜材质的性能指标

序号
指标名称
单位
指标值
1
外观
——
应光洁、无气泡等
2
高度
mm
328±0.1
3
集电环之间工频耐压
KV/min
＞8
4
用2000V摇表测冷态绝缘电阻
MΩ
＞2000
5
超速要求t
2160rpm
min
≥2
2300rpm
S
≥10
